簡要描述：
DW-38CNC4A/2S該設備屬CNC雙層模工控全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
免費咨詢：0512-58265856
發郵件給我們：zjgyywgj@163.com
DW-38CNC4A/2S該設備屬CNC雙層模工控全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。?數控液壓彎管機操作界面采用觸摸屏,數字顯示分辨率：彎角0.15°，轉管0.1°,送料0.1mm。本機采用同一根管材兩種彎曲半徑實現自動換模一次成型高速數控彎管機，數控液壓彎管機控制系統采用工業電腦控制，操作界面上彎管參數可設置（預置）。
?
工控數控彎管機多少錢？
雙層模彎管機價格
DW-38CNC4A/2S該設備屬CNC全自動雙層模數控彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
2、設備特點
2.1、結構型式:
1、數控彎管機采用轉臂升降式夾管結構，
2、采用液壓導板側推機構。
3、管件彎曲方向為俯視順時針方向旋轉，為彎管方向。
4、本機具有不換模具前提下實現兩個彎曲半徑，或推彎實現多個彎曲半徑彎管加工。
5、對于汽車配件及空調管道等多個彎曲半徑管材彎曲加工而研發。具有高效的加工效率，具有普通數控全自動彎管機無法達到的多個彎曲半徑彎管的理想效果。

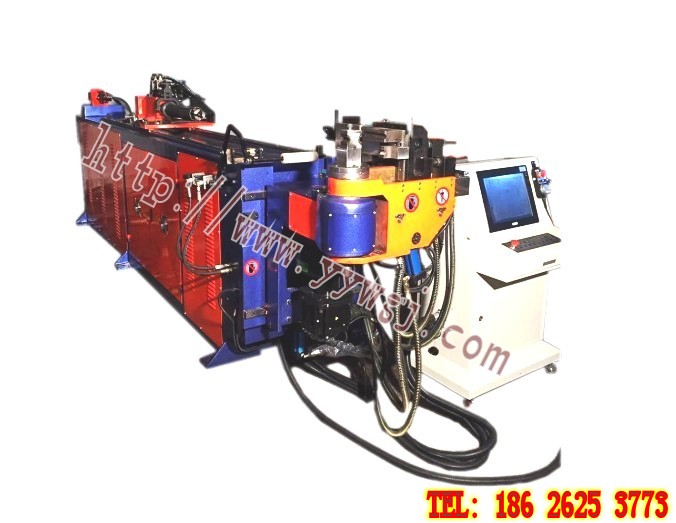

型號：DW-38CNC4A/2S雙層模工控數控彎管機
DW-38CNC4A/2S全自動彎管機該設備屬CNC雙層模工控數控彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩本機采用同一根管材兩種彎曲半徑實現自動換模一次成型高速數控彎管機定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
一、技術參數：
|
序號 |
名稱 |
單位 |
參數 |
備注 |
|
|
1 |
最大彎曲管徑 |
mm |
Φ38×2.5mm |
|
|
|
2 |
最大彎曲半徑 |
mm |
R250mm |
可按客戶要求 |
|
|
3 |
最小彎曲半徑 |
mm |
根據管徑 |
|
|
|
4 |
最大送料長度 |
mm |
2500 |
可按客戶要求加長 |
|
|
5 |
最大半徑差 |
mm |
15 |
|
|
|
6 |
送料方式 |
|
1.? 直送 2.? 夾送 |
可選 |
|
|
7 |
最大彎曲角度 |
Degree |
190 |
|
|
|
8 |
使用控制器 |
|
工業控制屏 |
（工控系統） |
|
|
9 |
每管件可設彎管數 |
個 |
45 |
可按客戶要求 |
|
|
10 |
工作速度 |
彎管速度 |
Deg/sec |
200 |
可調 |
|
轉管速度 |
Deg/sec |
200 |
可調 |
||
|
送料速度 |
Mm/sec |
1000 |
可調 |
||
|
11 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
轉管精度 |
Degree |
±0.1 |
|
||
|
彎曲精度 |
Degree |
±0.1 |
|
||
|
12 |
轉管伺服電機功率 |
W |
400 |
三菱 |
|
|
13 |
送料伺服電機功率 |
W |
750 |
三菱 |
|
|
|
彎管伺服電機功率 |
W |
5000 |
三菱 |
|
|
|
換模伺服電機功率 |
W |
400 |
三菱 |
|
|
14 |
資料輸入方式 |
|
1、坐標值（X、Y、Z） 2、工作值（Y、B、C） |
可選 |
|
|
15 |
油壓電機馬力 |
Kw |
5.5 |
|
|
|
16 |
最大壓力 |
MPa |
12 |
可調 |
|
|
17 |
液壓系統控制 |
|
電磁換向閥 |
日本油研 |
|
|
18 |
油箱容量 |
L |
120 |
|
|
|
19 |
機器重量 |
Kg |
1800 |
|
|
|
20 |
機器尺寸 |
Mm |
4500×1500×1050 |
|
|
?
