簡要描述：
DW-63CNC2A/1S該設備屬CNC液壓全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
免費咨詢：0512-58265856
發郵件給我們：zjgyywgj@163.com
DW-63CNC2A/1S該設備屬CNC液壓全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。?數控液壓彎管機操作界面采用觸摸屏,數字顯示分辨率：彎角0.15°，轉管0.1°,送料0.1mm。，數控液壓彎管機控制系統采用工業電腦控制，操作界面上彎管參數可設置（預置）。
DW-63CNC全自動彎管機該設備屬CNC液壓全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
2、設備特點:
2.1、結構型式:
1、數控液壓彎管機采用轉臂升降式夾管結構，
2、采用液壓導板側推機構。
3、管件彎曲方向?yàn)楦┮曧槙r(shí)針?lè)较蛐D(zhuǎn)，為彎管方向。

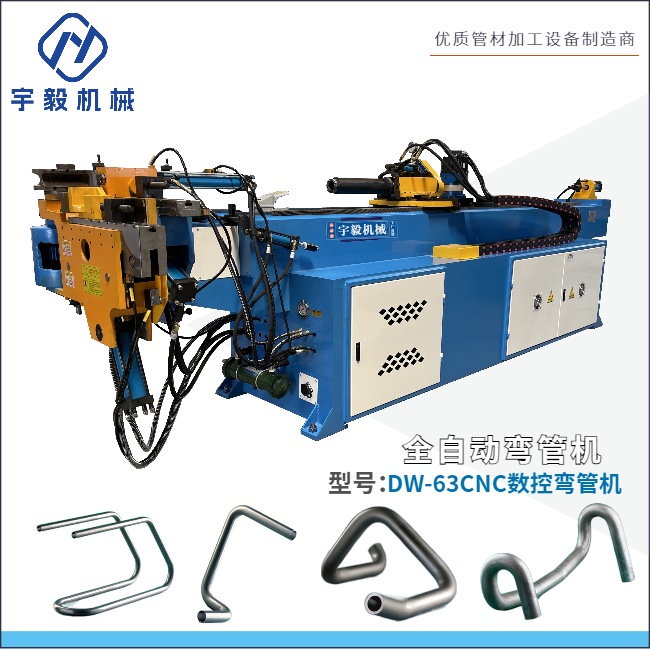

型號：DW-63CNC2A/1S液壓全自動彎管機
DW-63CNC全自動彎管機該設備屬CNC液壓全自動彎管機，設有彎制立體空間管件的全功能裝置，輸入程序整個彎管過程自動完成。整機具有操作方便、性能穩定、工作效率高、安全系數高等特點，是管件加工行業的理想設備。
?一、技術參數：
|
序號 |
名稱 |
單位 |
參數 |
備注 |
|
|
1 |
最大彎曲管徑 |
mm |
Φ63×2.5mm |
|
|
|
2 |
最大彎曲半徑 |
mm |
R380mm |
可按客戶要求 |
|
|
3 |
最小彎曲半徑 |
mm |
根據管徑 |
|
|
|
4 |
最大送料長度 |
mm |
2800 |
可按客戶要求 |
|
|
5 |
最大半徑差 |
mm |
60 |
管徑的1.5D |
|
|
6 |
送料方式 |
|
1.?????? 直送 2.?????? 夾送 |
可選 |
|
|
7 |
最大彎曲角度 |
Degree |
190 |
|
|
|
8 |
使用控制器 |
|
工業控制屏 |
|
|
|
9 |
每管件可設彎管數 |
個 |
45 |
可按客戶要求 |
|
|
10 |
工作速度 |
彎管速度 |
Deg/sec |
25 |
可調 |
|
轉管速度 |
Deg/sec |
270 |
可調 |
||
|
送料速度 |
Mm/sec |
900 |
可調 |
||
|
11 |
精度 |
送料精度 |
mm |
±0.1 |
|
|
轉管精度 |
Degree |
±0.1 |
|
||
|
彎曲精度 |
Degree |
±0.3 |
|
||
|
12 |
轉管伺服電機功率 |
W |
750 |
三菱伺服驅動 |
|
|
13 |
送料伺服電機功率 |
W |
1500 |
三菱伺服驅動 |
|
|
|
彎管方式 |
|
|
液壓驅動 |
|
|
14 |
資料輸入方式 |
|
1、坐標值（X、Y、Z） 2、工作值（Y、B、C） |
可選 |
|
|
15 |
油壓電機馬力 |
Kw |
5.5 |
|
|
|
16 |
最大壓力 |
MPa |
12 |
可調 |
|
|
17 |
液壓系統控制 |
|
電磁換向閥 |
日本油研 |
|
|
18 |
油箱容量 |
L |
300 |
|
|
|
19 |
機器重量 |
Kg |
2150 |
|
|
|
20 |
機器尺寸 |
Mm |
4500×980×1350 |
|
|
